NÁVOD NA ZAMĚŘENÍ A MONTÁŽ Interiérová žaluzie na plastové okna - Basic Design
POMŮCKY PRO ZAMĚŘENÍ A MONTÁŽ

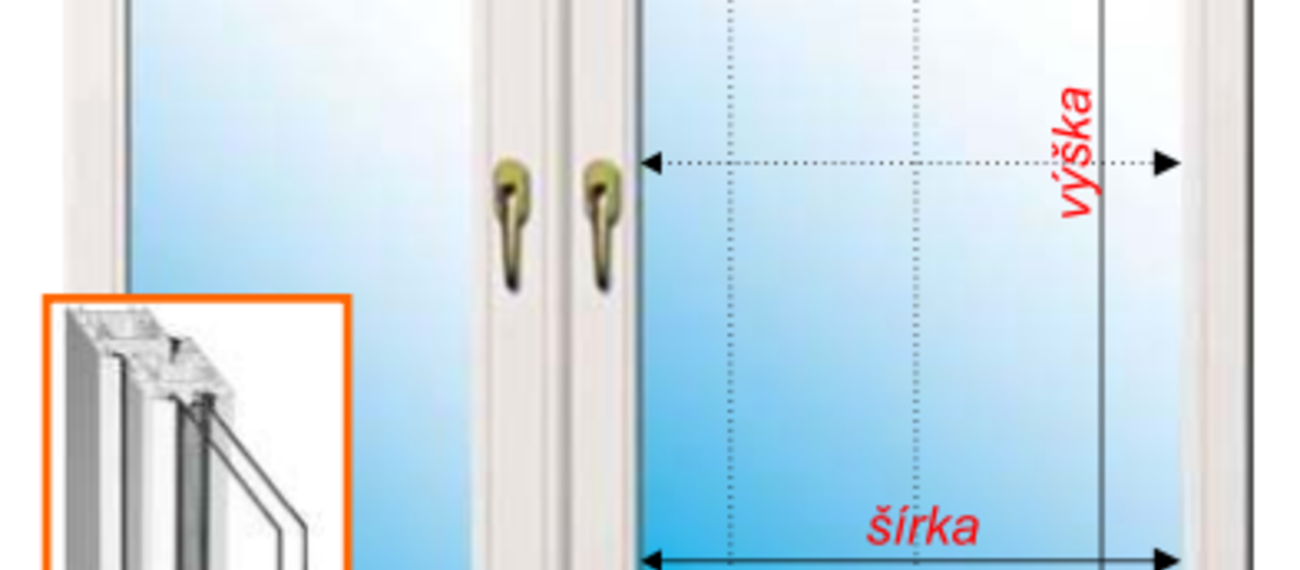

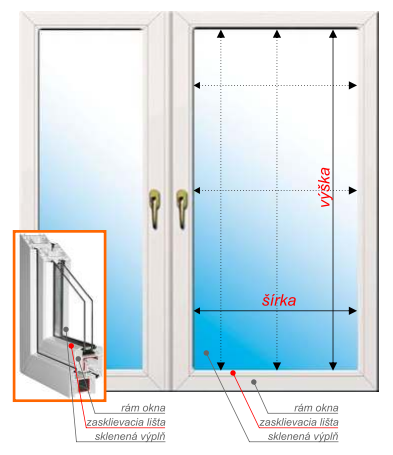

1. SCHÉMATICKÉ ZNÁZORNĚNÍ SMĚROVÝCH POMĚRŮ ZAMĚŘENÍ ROZMĚRŮ INTERIÉROVÝCH ŽALUZIÍ
Při správné zaměření žaluzie, která bude umístěna v zasklívací lště je potřebné zaměřit šířku a výšku svělého otvoru v okenním křídle. žalutie se zaměřují z interiérové strany.

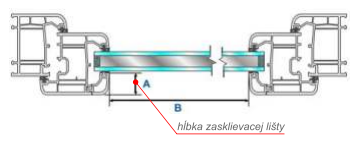

POZOR! Hloubka zasklívací lišty (rozměr A) je důležité zaměřit
u oken s hloubkou zasklivací lišty <18mm.
V takovém případě, je nutné objednat a použít při montáži horního profilu destanční podložky na odsazení žaluzie od okna. V případě hlouky 15-18mm je potřebné objednat 1 pár distančních podložek, v případě hloubky 11-14mm 2 páry distančních podložek.
2. DEFININCE ZAMĚŘENÝCH ROZMĚRŮ

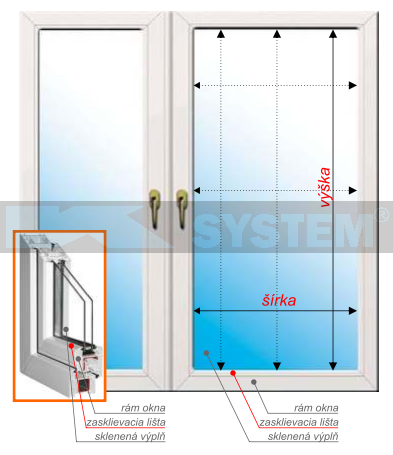

Šířku (rozměr B) měříme těsně při skle od levé vnítní hrany zasklivací lišty k pravé vnitřní hraně zasklívací lišty, včetně gumového těsnění. Měříme na třech místech - nahoře, dole a uprostřed. Šířka žaluzie bufde nejmenší naměřený rozměr. Vzhledem na výrobní toleranci a pro správnou funkčnost lamel se doporučuje při objednávce ubrat cca 2-4mm od naměřené šířky. Šířku žaluzie vyrábíme s přesnotí na 1 mm od šířky 400 mm do 2000 mm.
Výšku měříme těsně u skla včetně případného gumového těsnění, na levé i pravé straně křídla.Výška dodané žaluzie v zavřeném stavu bude nejmenší naměřený rozměr. Výška žaluzie bude vyrobená s přesnotí na centimetr (dané konstrukcí řebžíčku) tak, aby žaluzie v zavřeném stavu měla požadovanou výšku. Maximální výška je 2500 mm.
Upozornění!
Maximální možná plocha žaluzie je 2,5 m2. Minimální účtovaná plocha žaluzie je 0,6 m2.
Součástí balení
1. Žaluzie s bočními krytkami a fixačním lankami balené v bublinkové fólii.
2. Montážní materiá na 1 ks žaluzie - 1ks brzda kuličkového řetízku, 2 ks šroubky 3x16PHX pro brzdu řetízku, 4ks šroubků 3x16 PHX na uchycení žaluzie, (pro typy s dist. podl 4 ks 3x20 PHX), distanční podložky (ve smyslu objednávky), vruty do dřeva v případě montáže do dřevěných oken.
3. NÁVOD NA MONTÁŽ
Vrtačka s průměrem vrtáku pro: a)PVC okno 2,7 mm, b) AL okno 2,8 mm, c)dřevěné okno 4,5 mm, šroubovák nebo utahovák s nástavcem PH1 nebo PZ1, nůžky.
Z horního profilu odstaňte krytky a přiloženými šroubkami ho upevněte do rámu okna podle obrázku. Dbejte na to, aby byl profil opřený o horní zasklívací lištu a vysředěný.
Podle typu okna vyberte vrták a navtejte díry do spodní zasklívací lišty tak, aby díry byly podle obrázku.
Vyvrtejte přesně do změřeného místa otvor v potřebném průměru.
Jen pro dřevená okna: do připravených děr pomocí šroubováku našroubujte přiložené vruty do dřeva tak, aby netrčely ze zasklívací lišty.
Do vrutů pro dřevěná okna, nebo jen do děr pro PVC a AL okna vložte nejdříve uzel na silonu a potom až fixační kolík.
Jednou rukou přidržte fixační kolík a druhou potáhněte silón. Tímto způsobem zafixujete silon do zasklívací lišty.
Podle obrázku otevřete křidélka na horním prodilu a potáhněte silón, tak aby byl napnutý.
Špatně zaklapnutí křidélka silon zafixuje. Na silóne nechejte rezervu cca 5 cm a zbytek podle obrázku odstřihněte.
Přečuhující silon zastrčte do horního profilu a podle obrázku nasaďte krytky pro horní profil.
Brzdičku kuličkového řetízku montujte na rám okna, vždy na stranu kde je kuličkový řetízek. Brzdičku montujte cca 10 cm od konce řetízku směrem k hornímu profilu.
Na brzdičku naklikněte její krytku, do které stejným způsobem vložíte kuličkový řetízek a tak zabráníte volnému pohybu lamel.
