Venkovní žaluzie Diplomat C-50

Economy

Manuál

Rozměry na míru

Volajte

Nevíte si rady?

Pomůžeme vám

Volajte: +420 602 205 439

Pište: info@ksystem.eu

Nezávazně poptat

Hodnocení: 5 - 1 hlasů

Popis

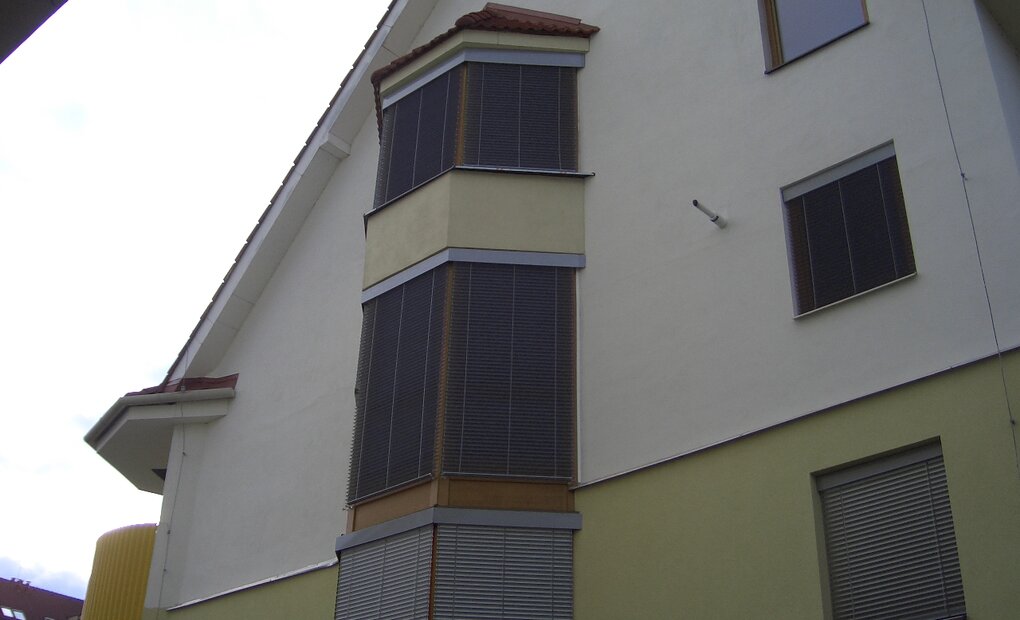

Exteriérové žaluzie Diplomat jsou nejstarším typem venkovních žaluzií, který umožňuje plynulou regulaci osvětlení a zamezuje přehřívání interiéru. Z hlediska použití v exteriéru jsou nenáročné na stavební připravenost, protože výška nábalu v porovnání s jinými typy venkovních žaluzií minimálně snižuje světlost oken. Standardní hliníkové lamely ve tvaru písmena „U“ těchto žaluzií jsou polohovatelné a fixované pomocí lanka v PVC pouzdru. Mechanismus ukrytý v horním profilu je chráněný před povětrnostními vlivy, protože se profil otevřenou částí montuje přímo do stropu, tento princip zabraňuje tvorbě rizika vzniku vosích hnízd v otevřené části profilu.

Venkovní žaluzie s označením Diplomat 50 mm jsou určené na exteriérové stínění menších ploch a na zamezení nežádoucím pohledům. Z hlediska snížené odolnosti vůči větru, však doporučujeme spíše použití masivních lamel typu Prominent. Hliníkové lamely mají šířku 50 mm a v otvorech pro lanka mohou být vložené plastové lamelové vložky ke snížení hlučnosti. Lamely jsou standardně dodávané v 4 barevných odstínech (bílá, stříbrná, slonová kost, hráškově zelená). Lamely jsou na výšku fixované ocelovým lankem v PVC pouzdře a tím se minimalizuje hlučnost lamel vlivem větru. V horním profilu je lanko uchycené pomocí pojistného šroubu a ve spodní části rámu okna je uchycené v pozinkovaném rohovém vodítku lanka pomocí napínacího pojistného šroubu.

Máme bohaté zkušenosti i s řešením atypických venkovních žaluzií a dokážeme pro vás připravit řešení na míru. Doporučujeme vám vhodný typ exteriérového stínění v závislosti na Beaufortově stupnici větru a klasifikaci zatížení žaluzií větrem podle DIN EN 13659 a EN 1932.

Prospekt Venkovní žaluzie zde.

Návod na zaměření a montáž polystyrenu s U-profilem zde

Detail osazení exteriérových stínících prvků s ohledem na polohu okna ve stavebním otvoru

Technické údaje

Horní a spodní profil žaluzie je vyrobený z válcovaného plechu a jsou barevně upravené exteriérovou vypalovanou barvou. Fixace lamel je zabezpečená pomocí poplastovaného ocelového lanka v otvorech na lamelách. Pro snížení hlučnosti ve větru je možné si objednat plastové vložky lamel. Vodící lanka jsou kotvena pomocí ocelových konzol s jednoduchými nebo napínacími maticemi. Exteriérové horizontální žaluzie Diplomat 50 je možné ovládat nekonečnou šňůrou, klikou, tyčkou a šňůrou. Lamely žaluzie jsou vyrobené ze slitiny hliníku, jejich tloušťka je 0,25 mm. Jsou z obou stran povrchově upravené exteriérovou barvou. 6 mm široká vytahovací páska a žebříček jsou vyrobené z terylenu s UV-stabilní úpravou.

Krycí plechy žaluzií značky K-system jsou vyrobeny z plechu ve formě slitiny hliníku a hořčíku (3%). Příměs hořčíku dodává plechu vyšší tvrdost a pevnost. Už při síle 1,5 mm dosahuje tento plech vyšší pevnosti než v minulosti používané hliníkové plechy o síle 2,5 mm. Mechanické vlastnosti tohoto plechu jsou lepší, stejně jako vlastnosti při obrábění a eloxování. Plech sa používá v strojírenském průmyslu, při stavbě jachet a v prostředí, kde jsou zvýšené pracovní teploty. Tento typ plechu má velmi dobré vlastnosti na jakékoliv povrchové úpravy, má excelentní vlastnosti proti korozi a i po opracování je tvarově stálý. Zákazníkům vždy doporučujeme povrchovou úpravu krycích plechů, hliník podléhá oxidaci, v případě použití surového plechu, bez povrchové úpravy, může po čase zoxidovaná vrstva vlivem vlhkosti začít stékat a vytvářet šmouhy na fasádě. Tato závada není odstranitelná.

Kotvící materiál a jeho kvalita je neméně důležitou součástí venkovní žaluzie. Při montáži používáme výhradně certifikovaný spojovací a kotvící materiál, který je zárukou pevných spojů a kotvení. Nosné "U" (L) konzoly, které používáme při montáži jsou vyrobené z kvalitní slitiny AlMgSi 0,5 tvarového průřezu což jim dodává vysokou tvarovou stálost a potřebnou pevnost.

Maximální a minimální rozměry

Druh ovládání	Nekonečná šňůra	Tyčka a šňůra	Klika
min. šířka	400 mm	400 mm	460 mm
max. šířka	2 500 mm	2 500 mm	2 500 mm
max. výška	2 500 mm	2 500 mm	2 500 mm
max. plocha	4 m²	4 m²	4 m²

Výška stáhnuté žaluzie a doporučená výška plechu (v mm)

Výška	do 500	501-750	751-1000	1001-1250	1251-1500	1501-1750	1751-2000	2001-2250	2251-2500
Svazek	70	75	85	90	95	100	110	120	130
Plech	90	90	90	110	110	110	110	130	130

Výška stáhnuté žaluzie, BF s PVC vložkami (v mm)

Výška	do 500	501-750	751-1000	1001-1250	1251-1500	1501-1750	1751-2000	2001-2250	2251-2500
Svazek	80	95	105	120	135	150	165	180	195
Plech	100	100	110	130	140	160	170	190	200

Prospekt najdete ZDE

Údržba

Z dráhy chodu žaluzií odstraňte všechny překážky, které by mohly bránit spuštění nebo naopak vytáhnutí žaluzie. Podle výběru ovládání se venkovní žaluzie spouštějí a vytahují pomocí kliky umístněné na rám okna, otáčením do levé nebo do pravé strany, v případě motorických žaluzií prostřednictvím dálkového nebo stěnového ovladače. Krajní polohy žaluzií jsou nastavené dorazem uvnitř žaluzie. Všechny pohyblivé části jsou samomazné. Nepoužívejte žádné mazací tuky! Odolnost žaluzií Prominent je testována do rychlosti větru 80 km/hod (22,2m/s). Při větší rychlosti větru žaluzie vytáhněte do horní polohy, elektromotorické žaluzie vybavené větrným snímačem budou automaticky vytáhnuté do horní polohy. Na poškození žaluzií v důsledku živelné pohromy se nevztahuje záruka. Mírně šikmý chod žaluzie v toleranci +- 20mm u exteriérových žaluzií Prominent není závada. Prach a hrubé nečistoty z lamel odstraňte pomocí vody s přídavkem saponátu.

V žádném případě neošetřujte venkovní žaluzie pomocí drátěnky nebo podobným způsobem, protože by mohlo dojít k poškrábání vrchní ochranné vrstvy a tím i k znehodnocení žaluzie.

V zimním období se nedoporučuje venkovní žaluzie vytahovat. Důvodem je možné přimrznutí spojů, spodního profilu o parapet následkem čehož může být přetrhnutí textilií, nebo jiné poškození žaluzií. Proto ve vlastním zájmu překontrolujte, či žaluzie nejsou přimrznuté, nebo zatížené sněhem. Na poškození vlivem přimrznutí, nebo vlivem přetížení přimrznutým sněhem se nevztahuje záruka. V zimním období se doporučuje vypnout automatické systémy, výjimkou jsou bezpečnostní systémy např. napojení na větrný senzor.

S přibývajícími možnostmi chytrých domácností se zvyšují nároky na technickou podporu související s ovládáním a nastavením řídících prvků. Inteligentní ovládací systémy totiž uživateli umožňují zasáhnout do původních nastavení dodávaných žaluzií. Protože na trhu existuje množství inteligentních řídících systémů a ovladačů je potřebné, aby uživatel byl připravený na to, že v případě výpadku funkce žaluzií si bude muset nejdříve zabezpečit diagnostiku problému.

Protože společnosti K-system dodává se stínící technikou ovládací prvky a systémy dvou předních světových výrobců motorů a ovladačů - elero a Somfy, přistoupili jsme po dohodě s výrobci k aktivnímu řešení problému uživatelů formou zabezpečení technické podpory přímo pod značkou elero a Somfy. V současnosti mají obě společnosti přehledně sestavené návody na používání a údržbu ovladačů a ovládacích systémů. Kromě jiného však zabezpečují i telefonickou a e-mailovou podporu, která slouží na rychlou pomoc pro obnovení původních nastavení nebo zjištění příčiny vypsané chybové hlášky v ovladači nebo řídící jednotce.

V případě, že se žaluzie přestaly pohybovat a jsou připojené do inteligentního řídícího systému nebo napojené na inteligentní ovládací jednotky, je potřebné kontaktovat dodavatele systému a instalace. Vzhledem k tomu, že žaluzie jako mechanismus funguje na základě pokynů z vysílačů, je potřebné vyloučit nejdříve chyby na instalaci a řídících jednotkách. Také zkontrolujte baterie ve svých ovladačích. Nedodržením návodu na obsluhu ovladače dochází k změně původních nastavení. Na tento typ závady se nevztahuje záruka..

V případě, že jde o SOMFY zařízení, kontaktujte spotřebitelskou linku +420 273239139, kde sa v první fáze problém můžete pokusit vyřešit na dálku s technickým pracovníkem. Dalším místem pomoci jsou stránky www.somfynavody.cz, kde jsou uložené všechny návody a videoprezentace.

V případě, že jde o ELERO zařízení, kontaktujte technickou podporu e-mailem podpora@profimotor.cz. Všechny návody jsou přiložené konkrétně u každého produktu na stránce www.profimotor.cz.

Náhradní ovladače ELERO a SOMFY můžete zakoupit v internetovém obchodu www.kzaluzie.cz. Najdete tu také všechny potřebné návody k motorům a ovladačům.

Návod k použití a údržbu exteriérových žaluzií

Návod pro příslušenství elero ke stažení v pdf nájdete zde

Návod pro příslušenství Somfy najdete na tomto linku

Záruční podmínky

Všeobecné záruční podmínky

Společnost K-system dodává vnitřní horizontální žaluzie vyrobené na míru. Žaluzie vám zaměří a odborně namontují námi vyškolení montážní pracovníci. Vaši poptávku adresujeme nejbližší montážní firmě ve vašem okolí.

Záruka zahrnuje chyby výrobního charakteru a materiálové chyby, které brání funkčnosti výrobku.
Výrobce nepřebírá žádnou zodpovědnost za následné škody ani zodpovědnost výrobce za výrobek nad rámec českého práva.
V případě, že je chyba výrobku zjevná už po rozbalení výrobku, výrobek nemontujte a ani si ho nenechejte namontovat a bez meškání reklamujte u svého dodavatele.
Záruka se nevztahuje na ztrátu původního zbarvení na neviditelných místech, změnu barvy a vyblednutí zapříčiněné slunečním zářením, kondenzací, kyselým deštěm , slanými kapkami nebo jakýmikoliv podmínkami, kterých výsledkem je koroze nebo změna materiálu, přirozené variance barvy látky, hliníku a dřevo dekoru a nezávažné nedokonalosti, které nijak podstatně nezhoršují vzhled.
Záruka se nevztahuje na jakékoliv nedokonalosti z pohledu zákazníka, které jsou způsobené dodržením výrobního postupu a platných noriem. V případě dodávky atypických výrobků je potřebné počítat s určitým omezením při manipulaci a tato omezení nemohou být předmětem reklamace.
Záruka se nevztahuje na změny nastavení a nefunkčnost žaluzií zapříčinenou chybami inteligentních řídících systémů a ovladačů, které nejsou předmětem dodávky.
Záruka výrobce se taktéž nevztahuje na chyby nebo škody, které jsou přímým nebo nepřímým důsledkem:

a)    nesprávné montáže (záruku přebírá montážní firma)
b)    nesprávného používání a nedodržení návodu na obsluhu a údržbu
c)    použití nevhodných náhradních dílů, příslušenství nebo zdrojů (např. zdroj elektrického napětí)
d)    převozu nebo jakéhokoliv jiného druhu manipulace
e)    zásahu do mechanismu nebo úpravy výrobku
f)     živelné pohromy, nedostatečného větrání a vysoké vlhkosti.

UPOZORNĚNÍ!

V případě, že jsou žaluzie připojené do inteligentního řídíciho systému, nebo napojené na inteligentní ovládací jednotky, je potřebné kontaktovat dodavatele systému a instalace. Vzhledem k tomu, že žaluzie jako mechanismus funguje na základě pokynů z vysílačů, je potřebné vyloučit nejdříve chyby na instalaci a řídících jednotkách. Ve většině případů však jde o změny nastavení v důsledku zásahu uživatele. V případě, že jde o SOMFY zařízení, kontaktujte linku pre koncové zákazníky +420 273239139, kde se v první fáze problém můžete pokusit vyřešit na dálku s technickým pracovníkem. Dalším místem pomoci jsou stránky www.somfynavody.cz, kde jsou uložené všechny návody a videoprezentace.

V případě, že jde o ELERO zařízení, kontaktujte technickou podporu e-mailem podpora@profimotor.cz. Všechny návody jsou přiložené konkrétně u každého produktu na stránce www.profimotor.cz.

Exteriérová žaluzie je složena z množství kovových, plastových a textilních komponentů s různými materiálovými vlastnostmi a výrobními tolerancemi. Z tohoto důvodu může za určitých okolností dojít k mírně šikmému chodu žaluzie. To však neznamená, že jde o chybu výrobku.

Při exteriérových žaluzií do výšky 3500 mm se rozdíl výšek mezi levou a pravou stranou žaluzie do 15 mm nepovažuje za šikmý chod. Při žaluziích s výškou nad 3500 mm se za šikmý chod nepovažuje rozdíl výšek mezi levou a pravou stranou žaluzie do 20 mm.

Přečtěte si podmínky 5leté záruky společnosti Somfy pro spotřebitele ZDE.

Přečtěte si podmínky 5leté záruky společnosti elero pro spotřebitele ZDE.
